CDC handshake waveform 예제

 CDC상황에서 handshake에 대해서 알아본 내용에 대해 적어보겠습니다.

•  *_high가 붙은 신호는 동작 주파수가 높은 클럭 도메인의 신호이며, *_low가 붙은 신호는 동작 주파수가 낮은 클럭 도메인의 신호입니다.
•  clk_high와 clk_low의 비율은 1.5:1로, synchronizer의 F/F chain은 2단으로 설정했습니다.
• 모든 req/ack신호는 synchronizer를 통과합니다.

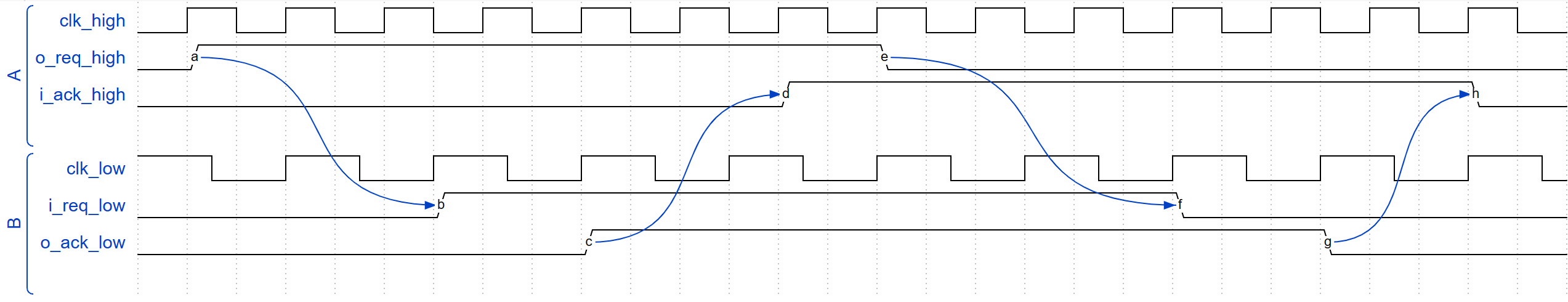

그림 1. handshake

1. A에서 B로 req를 보냄 (a -> b)
2. B에서 req를 받으면 A로 ack를 보냄(c -> d)
3. A에서 ack를 받으면 req를 내림
4. B가 A에서 ack를 내린 것을 확인(e ~> f)하면 ack를 내림
5. A에서 ack가 내려간 것을 확인(g~>h)

위의 handshake가 정상적으로 동작하기 위해서 선행되어야 하는 조건

• A에서 보내는 req와 B에서 보내는 ack는 서로의 신호를 확인하기 전까지 level값을 유지한다.
• A에서 B로 req를 보낼 수 있는 조건은 A와 B가 모두 아무 동작도 하지 않는 IDLE상태여야 한다.
