verilog 문법(4) and/or 비트연산자, 논리연산자 본문

Digital logic

verilog 문법(4) and/or 비트연산자, 논리연산자

자전거 타는 구구 2021. 5. 1. 18:32
반응형

verilog 뿐만 아니라 c/c++에서도 모두 비트연산자와 산술연산자가 있습니다.

논리 연산자는 두 값의 참과 거짓을 반환하고, 비트 연산자는 두 개의 값의 비트를 연산한 결과를 반환합니다.

비트연산자와 논리연산자의 비교

verilog에서 simulation을 통해 결과를 한번 알아보겠습니다.



입력 신호는 아래와 같습니다.

  • in_data1 : 4비트의 입력
  • in_data2 : 4비트의 입력

출력 신호는 아래와 같습니다.

  • out_logical_and : in_data1 && in_data2
  • out_logical_or : in_data1 || in_data2
  • out_bit_and : in_data1 & in_data2
  • out_bit_or : in_data1 | in_data2

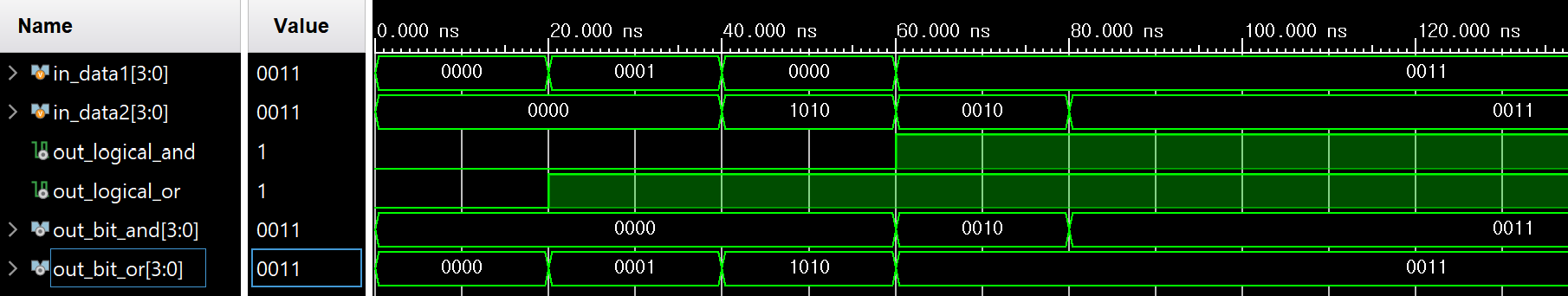

시뮬레이션 결과는 다음과 같습니다.

산술/비트 연산자 시뮬레이션 결과

 입력 데이터의 변화에 따른 각각 출력 신호의 변화를 살펴보겠습니다.



 처음 in_data1과 in_data2가 모두 4'b0000으로 입력 되었을 때는 모든 출력이 0으로 나오는 것을 보실 수 있습니다.



 다음 20ns에서 in_data1이 4'b0001로 스위칭 되었을 때는 out_logical_and는 그래도 0을 유지하지만, out_logical_or는 in_data1에 값이 전달되었으므로 참을 출력하는 것을 볼 수 있습니다. 그리고 out_bit_and는 0을, out_bit_or는 0001과 0000의 or연산 결과인 4'b0001을 출력합니다.

 이 후 40ns, 60ns의 결과를 보게 되면 비트연산자와 논리 연산자의 차이를 보실 수 있습니다.



비트 연산자 응용

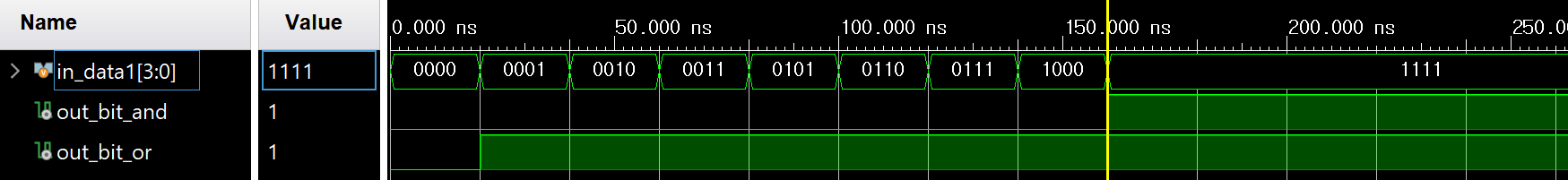

 입력으로 4비트의 데이터 a가 들어온다고 가정했을 때, 각 비트를 체크하는 방법에 대해 알아보겠습니다.

1. a의 비트가 모두 1일 때 참을 출력

2. a의 비트 중 하나라도 1이 들어오면 참을 출력



위의 두 가지 상황을 체크하기 위해서는 다음과 같이 표현할 수 있습니다.

1. assign out_bit_and = a[0] & a[1] & a[2] & a[3]; 혹은 assign out_bit_and = &a;

2. assign out_bit_or = a[0] | a[1] | a[2] | a[3]; 혹은 assign out_bit_or = |a;



1번은 모든 비트를 &연산했을 때의 결과를 출력합니다. 즉, 모든 비트가 1일때만 참을 출력합니다.

2번은 모든 비트를 |연산했을 때의 결과를 출력합니다. 즉, 어떤 하나의 비트가 1로 변하면 참을 출력합니다.
